מחבר סיב אופטי

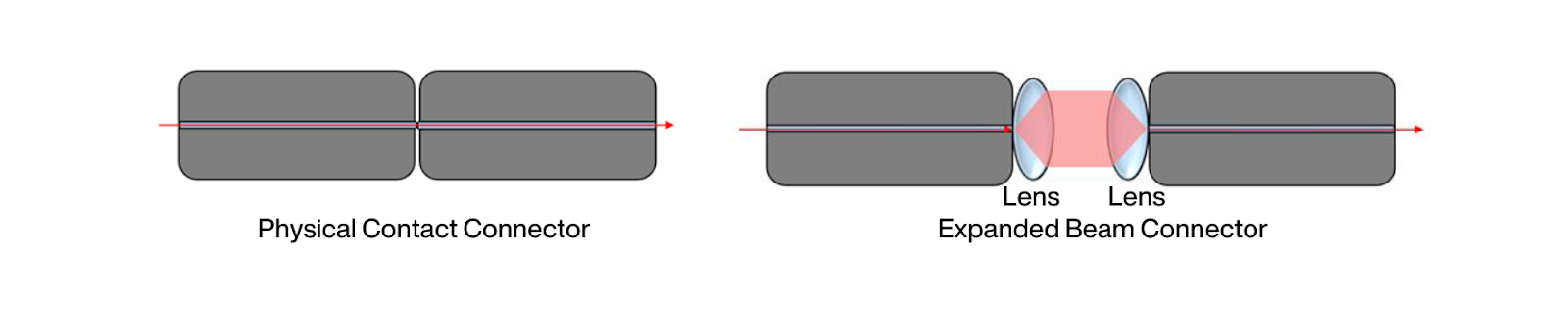

מבוסס על התפשטות קרן בעזרת עדשה

מחבר סיב אופטי

תקני ויטה (VITA-VMEbus Internatiional Trade Association) מגדירים ממשקים, מחברים, פרוטוקולי תקשורת ומאפיינים פיזיקלים ההכרחיים לשילוב מודולים אלקטרוניים במערכות גדולות.

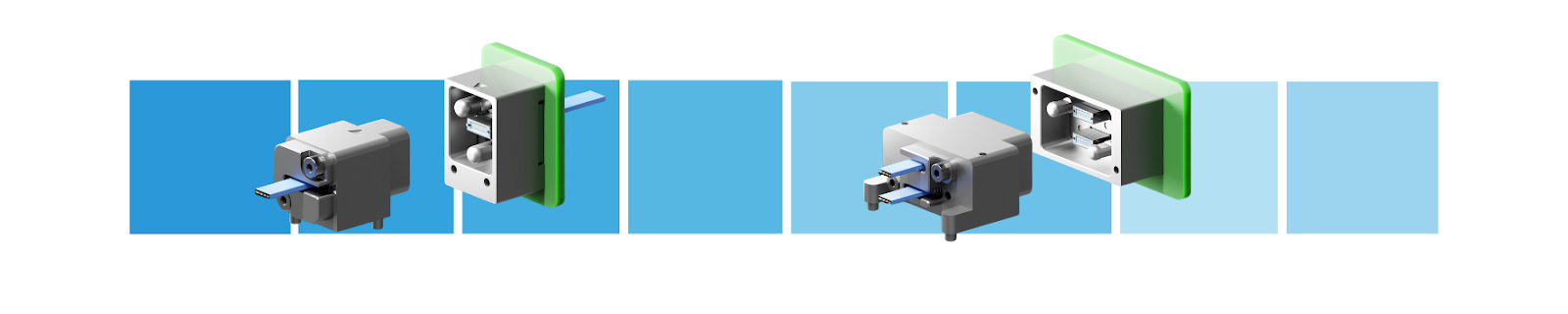

מחברים בתקן VITA66 מיועדים לשימוש במכלולי backplane (לוח-אם). תקן VITA66 מגדיר מחבר אופטי קומפקטי המאפשר חיבור של מודולים אופטיים לכרטיסים אלקטרוניים.

תקני  VITA 66.1 ו- VITA 66.4 מיועדים לפרולת MT אם טי (Multi-fiber Termination) סטנדרטית עם מגע פיזי בין הסיבים האופטים. הגרסה של ניקומטיק ל- VITA 66.1 ו-66.4 VITA משלבת סיב ליבה MT בטכנולוגית expanded beam, בשימוש עדשת פריזמה הפותחת ומרכזת את האות האופטי העובר בסיב, באופן זה נוצר יותר דיוק בחיבור הקונקטורים מבלי לפגוע בשלמות העברת המידע.

העברת נתונים בטכנולוגיית סיבים אופטים עוזרת לנתונים לנוע בקצב מהיר יותר ולקבל ביצועים טובים יותר. אחד היתרונות החשובים ביותר הינו שלא ניתן לשבש מידע המועבר ע"י סיבים אופטיים.

hero

הפונקציות והיתרונות העיקריים למחבר סיב אופטי זה:

  • שני התקנים זמינים: VITA 66.1 מכיל שתי ליבות ו- VITA 66.4 מכיל ליבה אחת.
  • התאמה מכנית מדויקת של הליבה בתוך המבנה.
  • מותאם לתצורות VPX.
  • דחיסה של הליבה ב- 9.8 ניוטון.
  • בטכנולוגיית expanded beam או חיבור פיסי של הליבה במולטי פייבר מגיעים להעברת נתונים בקצב גבוה.
  • פרולה אחת מכילה בין 12 ל-72 סיבים אופטיים
  • צמות אופטיות מותאמות לצרכי הלקוח.
  • רוחב פס גבוה
  • קטן מימדים וקל
  • מונע הפרעות EMI / בידוד EMI

לקטלוג לחצו כאן

המודולים תוכננו להיות קשיחים ואמינים, מה שהופך אותם לאידיאליים עבור סביבות קשות.

הביצועים גבוהים, עם קצבי נתונים מהירים והפסדים מינימליים.

צפיפות גבוהה: תומך בעד 24 ערוצים אופטיים לכל מחבר (48 עם 2 ליבות MT)

תקן VITA 66 תואם לתקן VITA 65,ומספק אינטגרציה חלקה עם רכיבי VPX אחרים.

חיבורי הלוח האחורי (Back Plane) האופטי VITA66 של Nicomatic הם אידיאליים עבור יישומים צבאיים ויישומי חלל.

hero


מחבר סיב אופטי Vita66

" title="YouTube video player" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture" allowfullscreen>

מחברים ופתרונות כבילה

שאלות / תשובות

אילו סוגים של מחברי Power ניקומטיק מציעה?

ניקומטיק מציעה מגוון רחב של מחברי power בהם מחברים בעלי צפיפות גבוהה בין הקונטקטים העמידים בתנאי סביבה קשים.

איך לבחור את מחבר Power ליישום שלי?

הבחירה במחבר כוח תלויה במספר פרמטרים, כולל זרם חשמלי, מתח, כמות המגעים וסביבת העבודה,סוג היישום ועוד. אנו ממליצים לשוחח עם המומחים שלנו לייעוץ מקצועי.

באילו תקנים עומדים מחברי ה-power של Nicomatic ?

מחברי הכוח שלנו עומדים בתקנים הבינלאומיים המובילים כגון ISO 9001, ובתקני MIL, DTL ו- RoHS - עבוד סדרות סטנדרטיות. לקבלת אישור ההסמכות ניתן לפנות אלינו או להוריד מהאתר.

מהם חיי המדף הממוצעים של מחבר כוח של ניקומטיק?

אורך החיים של מחברי הכוח שלנו תלויים בסוג המחבר, ובתנאי השימוש. אבל לרוב המחברים מיוצרים כדי לעמוד באלפי מחזורי חיבור וניתוק. נשמח לדון בפרטים נוספים ולספק המלצות מבוססות על היישום שלך.

האם תוכלו להתאים אישית מחברי כוח לצרכים מסוימים?

כן, ניקומטיק מומחים בהתאמה אישית, לפי צרכי הלקוח, ניתן להשתמש בחומרים שונים, הרכבות שונות וליצור מחברים שיותאמו ויעמדו בדרישות הייחודיות שלך. אנא צור קשר עם הצוות שלנו לדון בצרכים שלך ולקבלת הצעה.

מהם זמני האספקה הרגילים עבור מחברי הכוח שלכם?

זמני האספקה שלנו תלויים במספר פרמטרים, בהם סוג המחבר, כמות ההזמנה והמלאי הקיים. בפריטים סטנדרטים זמני האספקה יהיו בד"כ ארבעה שבועות, במקרים דחופים ניתן לקבל אספקות מהירות.

איך אני יכול לקבל הצעת מחיר עבור כמות גדולה של מחברי כוח?

לקבלת הצעת מחיר, אנא פנה אלינו דרך האתר שלנו או צרו קשר ישירות עם הצוות שלנו ונשמח לתת הצעה לפי הדרישות שלכם.

אילו שיטות תשלום מתקבלות לרכישת מחברי כוח?

ניתן לשלם באמצעות העברה בנקאית או כרטיסי אשראי. אנא פנו אלינו לקבלת מידע נוסף על אפשרויות התשלום.

מהו מגע סינגל (signal) ?

מגעי סיגנל (signal), מוגדרים עבור זרמים "נמוכים" של של מיליאמפרים ועד 3 אמפר

מהו מגע HF ?

מגע HF או בשמו המלא מגע High Frequency זהו מגע קואקסיאלי המכיל מגע מרכזי שמוליך את האות (signal) מבודד ומעליו מעטפת של סיכוך (Braid) K) להגנת EMI/RFI.

מהו מגע HP ?

מגע HP או בשמו המלא High Power, מיועד להעברת זרמים של 3 אמפר ועד 20 אמפר, המרווח בין מגע HP אחד למשנהו יהיה 4 מ"מ.

מה זה EMI ?

הפרעה אלקטרומגנטית Electromagnetic Interference

מה זה RFI ?

הפרעה בתדר רדיו Radio Frequency Interference

מה זה הגנת EMI/RFI?

בזמן שעובר זרם במגע או בכבל נוצר שדה מגנטי, השדה המגנטי שנוצר יכול להפריע לנתונים החשמליים שרוצים להעביר, ועל מנת למנוע את ההפרעה הזאת עוטפים את הכבל בסיכוך, כשהמוליך המרכזי מבודד חשמלית מהסיכוך.

מהו מגע COAX ?

מגע קואקס נועד בתקשורת להעברת אותות בתדרים גבוהים, הוא מכיל מגע מרכזי שמוליך את האות (signal) מבודד ומעליו מעטפת של סיכוך (Braid) למניעת הפרעות EMI/RFI. EMI- Electromagnetic Interference RFI- Radio Frequency Interference

איך בוחרים מחבר בהתאם לתדר (HZ) והעכבה (Impedance-Ω) ?

ניקומטיק מציעה מחברים להעברת תדרים גבוהים החל מ- 1.5GHz ועד 11GHz וזאת בהתאם לכבל. לצורך האיפיון יש להגדיר האם התדר שיעבור הוא עד 6GHz או מעבר בכדי לבחור את הכבל המתאים, במקרה שאתם לא בטוחים לגבי התדר מומלץ לבחור בכבל המתאים לתדירות גבוהה יותר.

מתי לבחור מחבר פלסטי ומתי לבחור מחבר מתכתי ?

הבחירה בחומר המחבר תלויה ביישום, למחברים הנמצאים בתוך הקופסא יש להשתמש במחברי פלסטיק ולמחברים המתממשקים מחוץ לקופסא וזקוקים להגנה טובה יותר מהסביבה הרועשת חשמלית, נשתמש במחברי מתכת, בסביבות קיצוניות יותר, נוכל להוסיף למחבר שכבת הגנה נוספת הנקראת BackShell (אביזר אחורי).

מה היתרון במגעי SMT (השמה משטחית- Surface Mount Technology) לעומת מגעים חודרניים על ה- PCB ?

במגעים חודרניים (Thru-Hole), המחבר מונע מהשמת רכיבים בצד השני של לוח ה- PCB, בעוד שבהשמה משטחית הצד התחתון של ה-PCB מיועד לעריכה עצמאית והשמת רכיבים נוספים.

עצת זהב לתכנון מחברים בלוח PCB

בהתאם למשימה הנדרשת ובעיקר לגודל המכני הנדרש, רצוי לקחת מחברים שהפסיעה בין המגעים זעירה, ובכך ניתן לתכנן מארז קומפקטי וקל משקל, דבר הנדרש מאוד במערכות אופטיות ובכטב"מים (כלי טייס בלתי מאוייש).
