Composants d'un blindage

Dans l'électronique, protéger les signaux des interférences externes est essentiel pour maintenir la stabilité et la fiabilité. Un blindage efficace est particulièrement crucial dans les environnements avec des niveaux élevés de bruit électronique. Cet article fournit des recommandations clés pour obtenir un blindage optimal sur les faisceaux de câbles, en se concentrant sur les meilleures pratiques et les techniques éprouvées.

L'importance du blindage :

Le blindage protège les signaux électroniques des interférences électromagnétiques (EMI) et des interférences de radiofréquence (RFI). Un blindage correctement installé empêche ces perturbations de dégrader la qualité du signal. Le matériau doit être métallique et correctement mis à la terre via un connecteur métallique pour un blindage efficace.


Composants essentiels du blindage
  • Tresse de blindage métallique

    Compatibilité des matériaux : Pour garantir un blindage efficace, il est essentiel de sélectionner des matériaux compatibles pour la tresse métallique et le connecteur.

    Taux de couverture : La tresse doit avoir un taux de couverture élevé pour maintenir l'intégrité du blindage lorsqu'elle est étendue sur le connecteur et le faisceau de câbles.

    Diamètre approprié : Le diamètre de la tresse doit correspondre à la taille du faisceau de câbles pour garantir une protection complète.

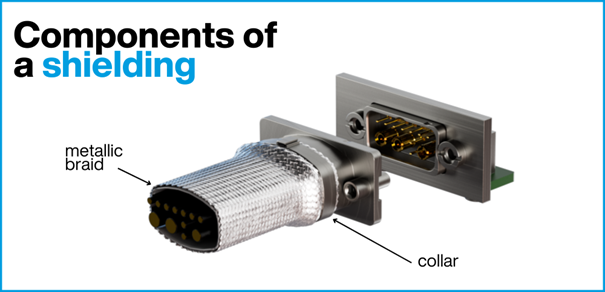

Composants d'un blindage
  • Connecteur métallique

    Connexion au dos : La tresse doit être solidement connectée à la coque du connecteur métallique via un dos, assurant une connexion robuste et stable.

Connexion de la tresse métallique au connecteur
  • Utilisation d'un collier métallique : Il est recommandé d'utiliser un collier métallique pour sécuriser la tresse autour de la cheminée du connecteur. Cela garantit une connexion solide et minimise les points faibles potentiels où les interférences pourraient pénétrer.
  • Maximisation des points de contact : Pour maximiser les points de contact, le collier doit appuyer fermement la tresse contre la cheminée. Ajouter des moletages à la cheminée peut améliorer la rétention.
  • Forme optimale de la cheminée : Une forme de cheminée ronde ou ovale est préférée car elle permet au collier de bien s'ajuster et assure un contact à 360°, éliminant les zones non protégées.

Tests et contrôle de la qualité
  • Tests de laboratoire et qualification : Valider les choix de matériaux et les techniques par des tests en laboratoire pour s'assurer qu'ils répondent aux exigences d'impédance de transfert (Zt) et de résistance. L'impédance de transfert (Zt), définie comme Zt = Vin/Iout, mesure la capacité d'un câble à transmettre un signal sans perturbations d'interférences électromagnétiques (EMI). Réaliser des tests en laboratoire spécifiquement pour l'impédance de transfert pour assurer des performances optimales. Une inspection visuelle suivant les normes IPC A620 est également recommandée pour vérifier la qualité du blindage.

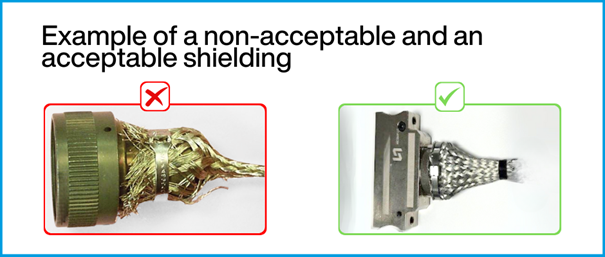

Blindage acceptable et non acceptable
  • Contrôle de la production : Des inspections rigoureuses pendant la production sont nécessaires pour garantir que tous les assemblages répondent aux normes requises. Les directives IPC peuvent servir de référence pour déterminer les pratiques acceptables.



    Un blindage efficace sur les faisceaux de câbles est essentiel pour protéger les signaux électroniques des interférences. En suivant ces recommandations, les ingénieurs peuvent s'assurer que leurs systèmes restent fiables et performants même dans des environnements difficiles.
