Les interférences électromagnétiques (EMI) : un problème de grande ampleur en environnements sévères
Afin que des missions sensibles en environnements sévères se déroulent dans les meilleures conditions, il convient de prendre en compte certains paramètres. Parmi ces derniers, on peut citer les interférences électromagnétiques (EMI), lesquelles peuvent perturber l’intégrité du signal et sa bonne transmission. Pour éviter que cela se produise, il est essentiel d’avoir recours au blindage de ses micro-connecteurs.
Avant toute chose, apportons quelques détails concernant notre gamme de connecteurs EMM, qui appartiennent au catalogue des produits standards de Nicomatic. Ils présentent la particularité d’être dotés d’un pas de 1.27 mm permettant de réaliser un gain de place de 20 % en comparaison à un connecteur standard micro-D. Au vu de la praticité qu’offre ce produit en raison de sa petite taille et de sa légèreté, nous avons décidé d’apporter des touches de customisation afin de répondre à des besoins spécifiques.

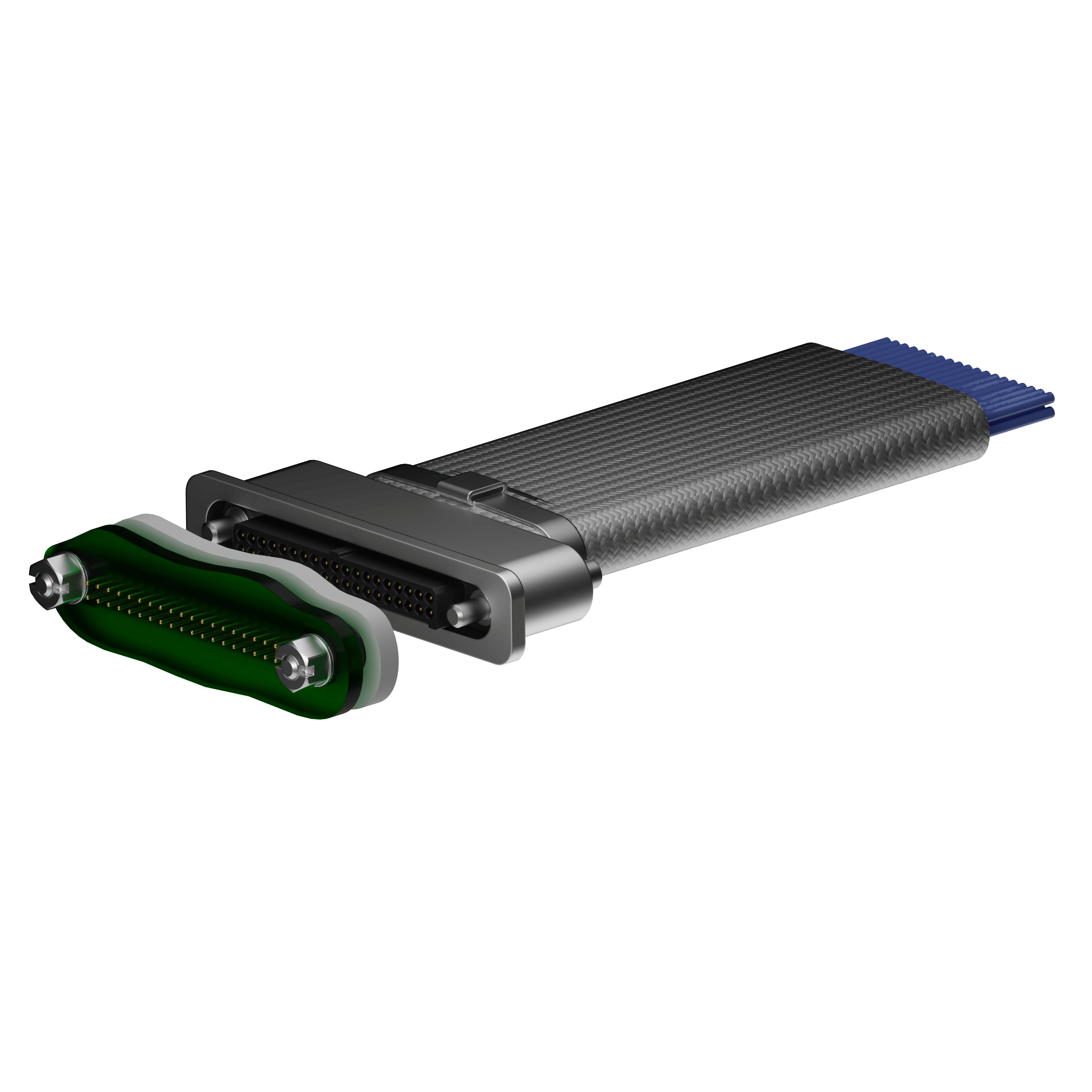

Ainsi, pour remédier au problème des EMI qui peuvent avoir de graves conséquences dans des applications telles que le spatial ou le militaire, Nicomatic a conçu l’EMM Panel Backshell, qui permet de convertir le connecteur EMM en une solution montée sur panneau, blindée à 360°.
Elle protège ainsi le couple de connecteurs du panneau jusqu’à la tresse de blindage. Par ailleurs, elle se veut compacte et légère, ce qui lui permet de répondre parfaitement aux contraintes de taille et de poids imposées par certaines applications comme les satellites ou les drones.
Grâce à la robustesse dont elle fait preuve, elle peut intégrer des équipements qui seront employés dans des conditions difficiles et permet donc de garantir la conductivité.
Différentes configurations sont disponibles pour les connecteurs montés sur panneaux ainsi que pour la partie équipée du backshell.
Les connecteurs panneaux peuvent recevoir de 4 à 60 contacts signaux et sont disponibles en versions mâle et femelle. Il existe deux versions pour les connecteurs sur PCB : une version avec des contacts traversants et une autre avec des contacts SMT. Il est aussi possible d’opter pour une configuration droite à sertir sur câbles.

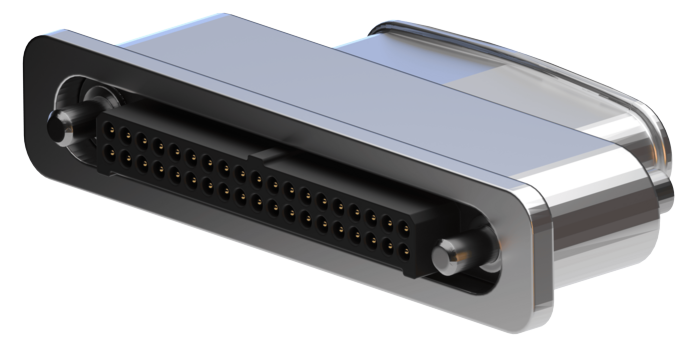

La partie backshell est disponible en versions mâle et femelle, et le nombre de ses contacts peut aller de 14 à 60. Elle incorpore également des contacts signaux.
Performances clés de la solution custom EMM Panel Backshell
Tout d’abord, notons qu’elle a été qualifiée pour répondre aux normes de conformité MIL-DTL-83513G et MIL-DTL-55302G. Ensuite, ses fixations ont été conçues pour être vissées et dévissées 100 fois sans aucune détérioration des performances. Les connecteurs, quant à eux, sont prévus pour supporter 500 cycles d’enfichage et de désenfichage. Par ailleurs, cette configuration est certifiée pouvoir résister à des vibrations allant jusqu’à 20 g et au brouillard salin pour une durée de 96 heures.
Vous recherchez une solution de connexion pouvant faire face à des conditions extrêmes ? Découvrez notre gamme EMM et faites votre choix parmi des centaines de configurations possible.
