L'un des défis majeurs et constants pour les concepteurs de systèmes électroniques embarqués est la gestion conjointe du signal et de la puissance dans des environnements toujours plus confinés.
Pour répondre à ces exigences SWaP (Size, Weight, and Power) extrêmes sans compromettre la fiabilité, Nicomatic dispose de solutions d'interconnexion mixtes très performantes. Aujourd'hui, nous mettons un coup de projecteur sur deux architectures incontournables pour relever ce défi : le CMM 340 et l'EMM Mixed HP.

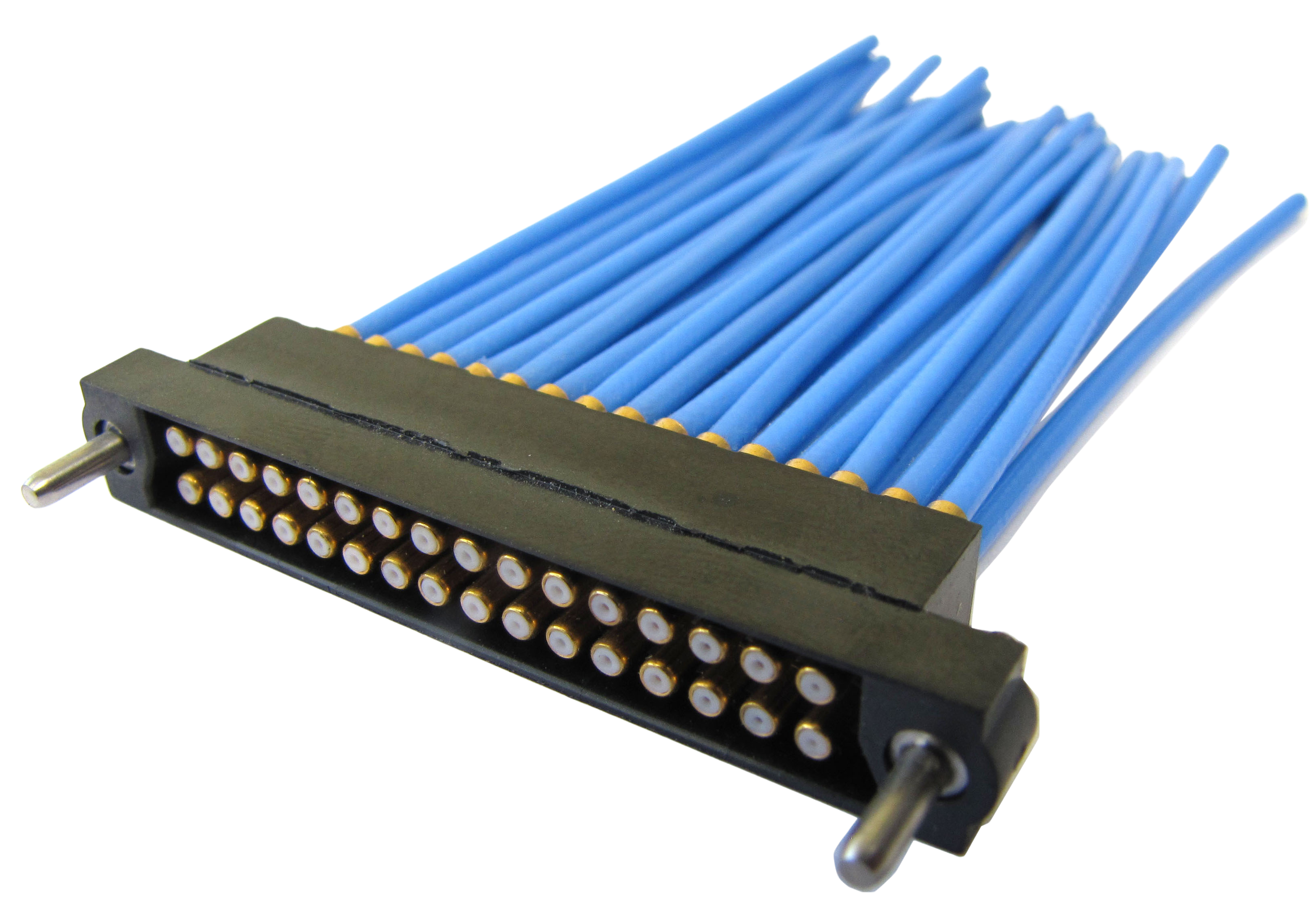

1. CMM 340 : La condensation extrême des contacts
Bien connu de nos utilisateurs pour les architectures à 3 rangées (pas de 2 mm), le CMM 340 est la solution de choix lorsqu'il faut condenser un maximum de contacts variés dans un espace fortement restreint.
- Densité et encombrement optimisés : Il offre un encombrement global similaire à notre CMM 320, mais avec une géométrie repensée pour la compacité. Cette architecture permet d'intégrer jusqu’à 64 contacts de puissance ou RF dans un seul connecteur, offrant tout simplement la plus haute densité de contacts spéciaux du marché.
- Configurations dédiées : Cette série ultra-dense est conçue spécifiquement pour les agencements Mixed (HP (High Power)/LF (Low Frequency) ou HF (High Frequency)/LF), le Multi-mix (LF+ HP + HF), ou les versions Special (Full HP).
- Intégration PCB : Le CMM 340 répond à vos contraintes de routage avec des contacts droits (straight) ou coudés à 90°, en version traversante PCB.

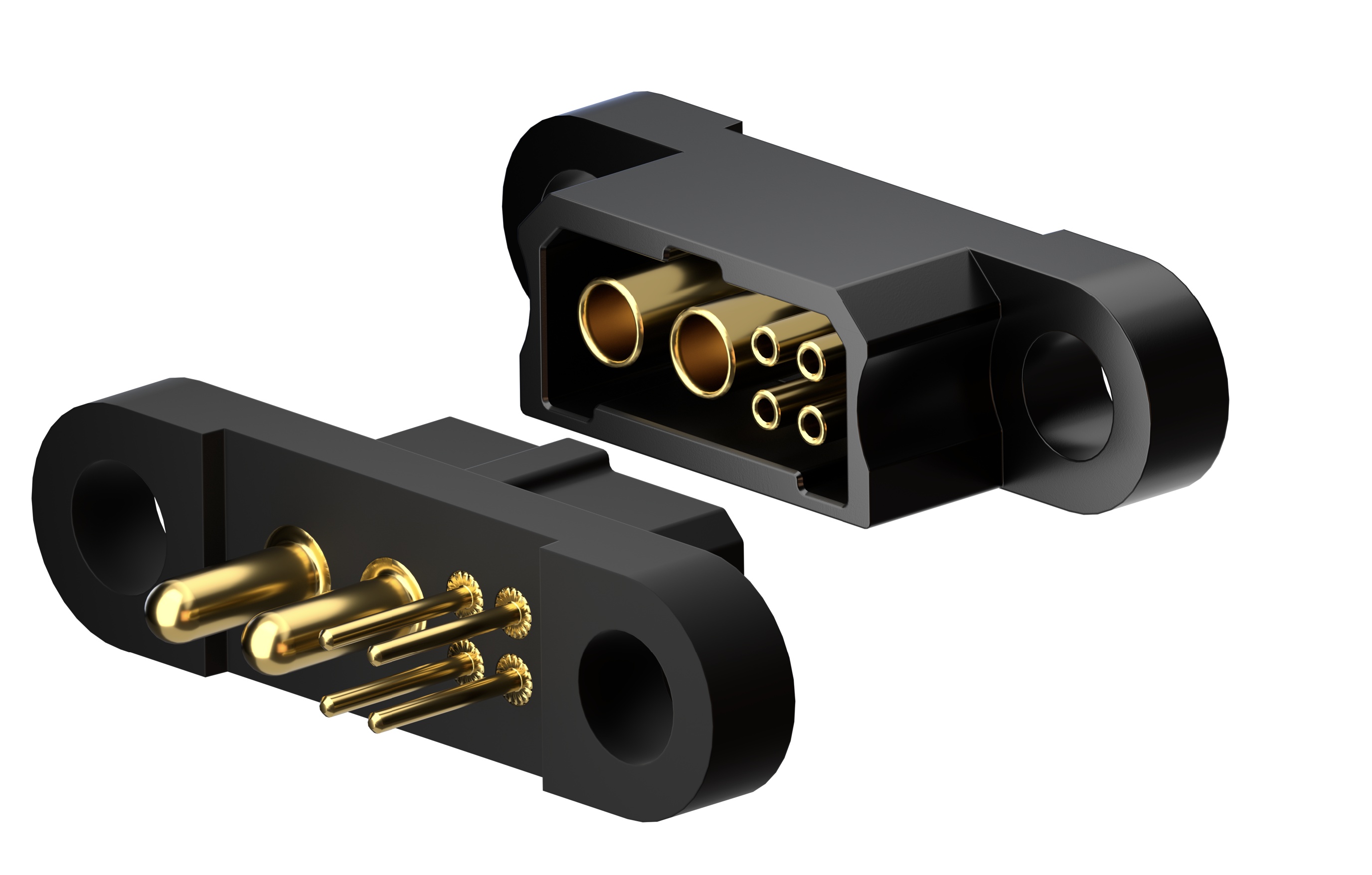

2. EMM Mixed HP: 10A Power in a Micro-Connector
L'intégration de la puissance dans des environnements ultra-miniaturisés est souvent un casse-tête. Notre micro-connecteur EMM (pas de 1.27 mm), historiquement réputé pour la transmission de signal, intègre la haute puissance grâce à sa déclinaison EMM Mixed HP.
- Une performance inédite sur ce pas : L'EMM HP permet de faire transiter jusqu'à 10 Ampères par contact, réunissant une compacité extrême et une capacité de courant extrêmement rare pour un encombrement aussi réduit.
- Configurations flexibles : L'EMM se décline facilement en agencements mixtes (signal + puissance) ou spéciaux (jusqu’à 15 contacts de puissance) pour s'adapter à vos bilans de puissance.
- Routage facilité : L'offre couvre une grande variété de terminaisons pour s'adapter à votre architecture, incluant les contacts HP droits traversants PCB, les versions à câbler, ainsi que les contacts HP à 90°.
Que vous ayez besoin de la robustesse éprouvée du CMM sur un pas de 2 mm ou de la micro-connectique extrême de l'EMM au pas de 1.27 mm, la distribution de forte puissance ne doit plus être un frein à la densification de vos cartes électroniques.
