Dans les systèmes électroniques embarqués modernes, les ingénieurs font face à un défi de taille : intégrer toujours plus de fonctionnalités dans un espace toujours plus restreint, sans sacrifier la vitesse de transmission ni la robustesse. Cette équation, jusqu’ici difficile à résoudre sans concessions, trouve une réponse concrète avec la nouvelle gamme de connecteurs Matr’YX de Nicomatic.
Conçu pour les environnements extrêmes - défense, aéronautique, embarqué haute performance - Matr’YX permet d’allier miniaturisation, fiabilité et performance dans une solution unique.
Intégrer plus, sans compromettre la performance
« Nous avons besoin de connecter plusieurs cartes dans un espace réduit, avec des contraintes sévères en termes de robustesse et de débit. La plupart des solutions prennent trop de place ou ne répondent pas aux exigences. »
Ce témoignage client est typique des défis auxquels les équipes de R&D sont confrontées. C’est précisément pour résoudre ce type de problématique que Matr’YX a été conçu.
Doté d’une matrice de billes BGA (Ball Grid Array) optimisée, notre connecteur peut atteindre jusqu’à 301 contacts répartis sur une grille dense au pas de 1 mm, tout en conservant un encombrement réduit.
Une connexion fiable à haute vitesse

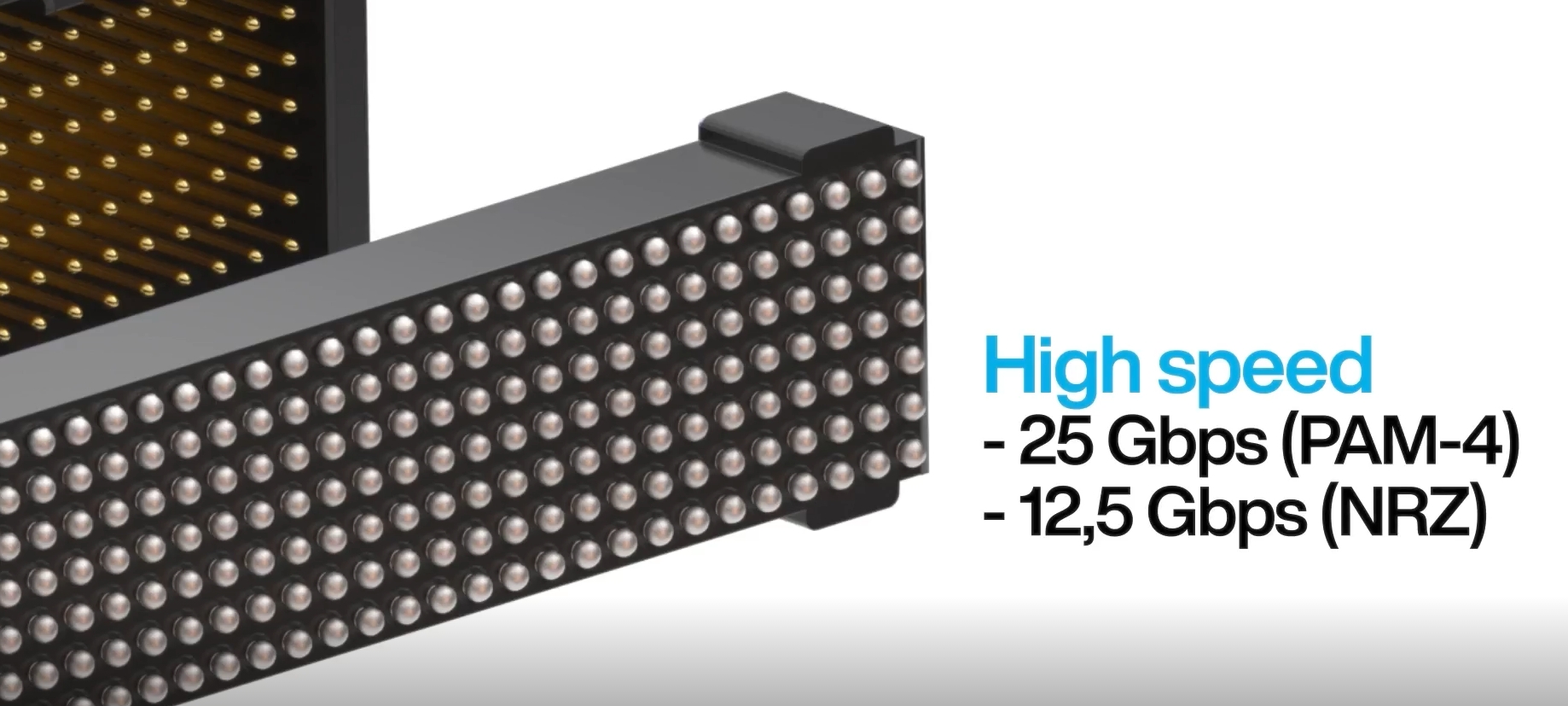

Matr’YX n’est pas seulement compact. Il garantit également une vitesse de transmission de données jusqu’à 25 Gbps (PAM-4), avec une faible résistance de contact (<10 mΩ) et une isolation électrique élevée (≥1 GΩ). Ces performances sont rendues possibles par l’utilisation de matériaux haut de gamme, comme un isolant en LCP haute température et des contacts à géométries optimisées.
Ce connecteur permet ainsi de fiabiliser les transmissions critiques dans des conditions d’usage extrêmes, sans perte de signal ni interférences parasites.
Robuste par conception, validé en environnement sévère
Testé selon des protocoles exigeants, Matr’YX répond aux standards MIL attendus dans les applications critiques :
- Résistance aux vibrations (30 gRMS de 5 à 2000 Hz)
- Cycles de température extrême (-40 °C à +100 °C)
- Résistance à l’humidité et aux chocs thermiques
- Durabilité mécanique : 100 cycles de connexion/déconnexion
Un gain d’espace tangible dans vos architectures

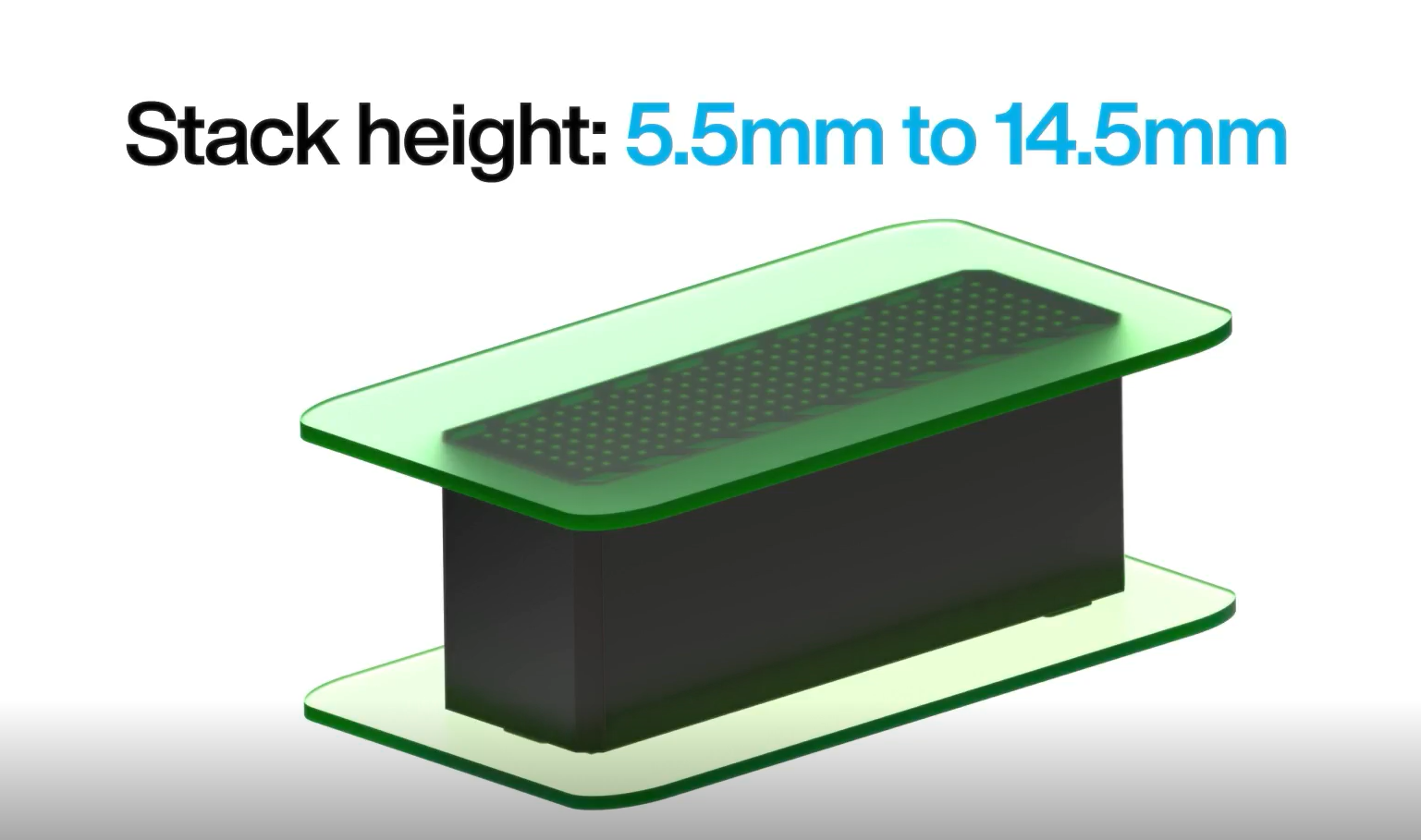

Disponible en hauteurs d’empilement modulables de 5.5 à 14.5 mm, la nouvelle gamme de connecteurs Matr’YX offre une flexibilité dimensionnelle précieuse pour les intégrations carte à carte. Le design et la sécurité de contact de 1.15 mm (nominale) garantissent une très haute fiabilité des connexions, même en conditions de vibrations élevées.
Dans un cas client, l’utilisation de Matr’YX a permis de remplacer deux connecteurs par un seul, réduisant l’encombrement de 15 % tout en simplifiant l’assemblage.
Matr’YX en résumé
- Haute densité : plus de 70 contacts par cm²
- Jusqu’à 301 contacts, footprint standard
- Débits jusqu’à 25 Gbps (PAM-4)
- Empilement configurable de 5.5 à 14.5 mm
- Fiabilité dans les environnements sévères
- Conforme aux réglementations REACH, RoHS
- Compatible avec les procédés d’underfill si vos exigences sont encore plus sévères
- Source européenne
📍Rendez-vous au Salon du Bourget (Hall 2B Stand D79), du 16 au 22 juin 2025 pour découvrir Matr’YX !
Vous développez un système embarqué où chaque millimètre compte ?
Ne choisissez plus entre compacité, performance et robustesse : choisissez Matr’YX.
Contactez notre équipe d’experts pour étudier la configuration la plus adaptée à votre projet.
