Câbles flexibles : comment choisir la solution adaptée à vos réelles contraintes ?

Selon que votre câble plat flexible (nappe souple) est intégré dans une armoire de contrôle ou dans un système embarqué soumis à des vibrations extrêmes, les exigences ne sont pas du tout les mêmes. Si les câbles plats sont incontournables pour résoudre vos problèmes de poids et d'espace, leur fiabilité dépend directement de l'environnement dans lequel ils fonctionnent. Découvrez comment identifier la technologie qui répondra exactement à votre cahier des charges, sans surdimensionner votre budget.

Le choix d'une connectique flexible ne se résume pas à relier deux cartes. Il s'agit de garantir la fiabilité d'un système face à son environnement de destination. Une connectique sous-dimensionnée causera une panne sur le terrain, tandis qu'une solution sur-spécifiée fera exploser vos coûts.

Pour vous aider à faire le bon choix, voici un comparatif de nos trois technologies de liaisons flexibles, classées selon leur niveau de résilience environnementale.

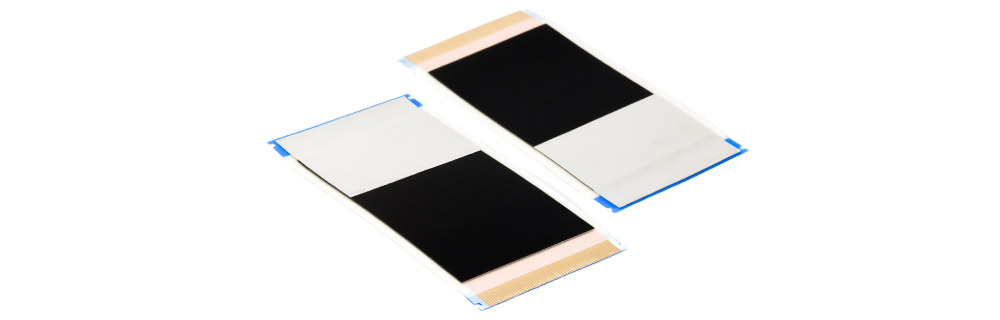

1. Câbles FFC (ZIF/LIF) : L'efficacité et la compacité pour les environnements contrôlés

Si votre conception évolue dans un milieu stable, sans contraintes mécaniques ou vibratoires majeures, les câbles plats FFC (Flexible Flat Cables) associés à des connecteurs standards ZIF/LIF constituent la solution la plus économique et compacte.

• Le profil technique : Conçus avec des conducteurs en cuivre étamés laminés (de 2 à 250 conducteurs), ils offrent un encombrement minimal avec des pas très fins allant de 0,5 mm à 2,54 mm. Si leur rétention mécanique au niveau du connecteur reste standard, ils compensent par une grande fiabilité thermique (supportant de -55°C à +105°C selon les solutions UL) et d'excellentes performances électriques. Des options de blindage et d'impédance contrôlée sont notamment disponibles pour garantir l'intégrité de vos signaux, même dans des conceptions denses.
• Applications idéales : Connectique à l'intérieur de boîtiers fermés, liaisons internes entre cartes électroniques, interfaces d'affichage embarquées, ou toute application nécessitant un fort gain de place sur le circuit imprimé.
• L'environnement cible : Standard et contrôlé (sans vibrations, ni chocs, ni manipulations répétées).

Découvrez les câbles FFC dans le configurateur →

2. Câbles Limandes CrimpFlex™ : La tenue mécanique renforcée face aux premières contraintes

Lorsque votre système commence à être exposé à des manipulations ou à des conditions industrielles, la rétention d'un FFC classique avec connecteur ZIF peut s'avérer insuffisante. C'est ici que la gamme CrimpFlex™ entre en jeu.

• Le profil technique : Au lieu d'être simplement insérée, la limande est dotée de contacts sertis (jusqu'à 50 à la fois) et associée à des boîtiers spécifiques (au pas de 1.27 mm ou 2.54 mm). Cela permet une excellente force de rétention mécanique. C'est également une excellente alternative au fil discret, permettant un gain de poids de 20 % à 30 %.
• Applications idéales : Systèmes industriels, interfaces homme-machine, instrumentation, et applications nécessitant un pliage ou un routage fiable. Cette polyvalence est décuplée par la grande modularité du système, qui permet de réaliser aisément des connexions câble plat à carte, câble plat à câble plat, ou encore câble plat à fil discret.
• L'environnement cible : Sévère modéré (résistance accrue aux vibrations modérées, à l'usure et aux manipulations).

Découvrez CrimpFlex™ dans le configurateur →

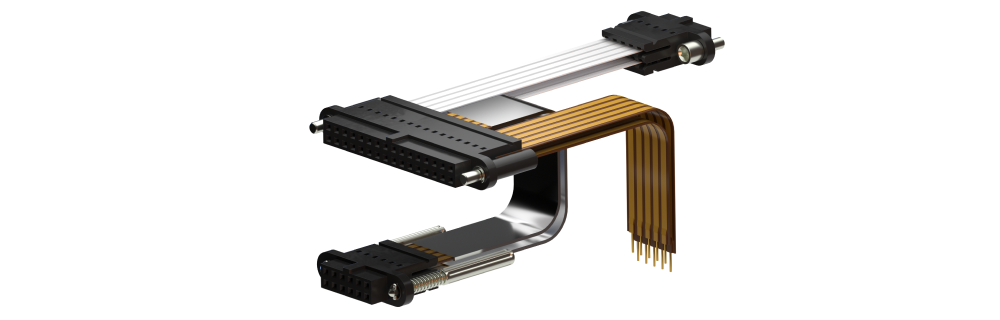

3. Harnais Microflex™ : La fiabilité absolue pour les environnements extrêmes et vibratoires

Pour vos projets critiques, la technologie Microflex™ est la réponse absolue. Elle combine le gain d'espace d'un câble plat avec l'ultra-robustesse d'un connecteur haute fiabilité.

• Le profil technique : Ce système d'interconnexion au pas de 2 mm est équipé de fixations par vis et se couple aux célèbres connecteurs CMM 220 de Nicomatic. Testé selon la norme rigoureuse MIL-DTL-55302F, le Microflex™ offre une résistance extrême aux chocs et aux vibrations, tout en réduisant le poids jusqu'à 60 % par rapport à un faisceau de fils discrets ronds (jusqu'à 60 signaux LF - 3A). De plus, pour les environnements thermiques les plus sévères, une version en Kapton (polyimide) est disponible, repoussant la résistance à la chaleur jusqu'à +125°C.
• Applications idéales : Aéronautique, défense (MIL-AERO), robotique de pointe, équipements médicaux critiques.
• L'environnement cible : Très sévère (fortes vibrations continues, chocs intenses, variations thermiques hostiles).
