Un boîtier scellé sous azote sec, une électronique protégée, des mois de qualification. Puis, après quelques centaines de cycles thermiques, de la condensation se forme sur la carte. L'origine : une micro-fuite au niveau du connecteur. Pour les ingénieurs qui conçoivent ces équipements, le connecteur n'est pas un détail de fin de conception. C'est souvent lui qui distingue un système fiable d'un système en panne.
Maintenir une atmosphère contrôlée à l'intérieur d'un équipement impose presque toujours un arbitrage. Les connecteurs hermétiques du catalogue résistent aux différences de pression, mais au prix d'un encombrement ou d'une densité accrus. Les connecteurs compacts et denses, eux, n'ont pas été conçus pour ça. Et dès qu'on sort du standard, le sur-mesure rime trop souvent avec de longs délais et des quantités minimales.
Le vrai problème : ce n'est pas « l'eau », c'est le différentiel de pression
Un ingénieur le sait : l'étanchéité ne se résume pas à « empêcher l'eau d'entrer ». Le vrai défi est ailleurs, plus subtil et plus exigeant.
Dès qu'il existe un différentiel de pression (altitude, immersion, vide spatial ou simplement un boîtier rempli de gaz inerte), l'interface doit le maintenir de façon stable, cycle thermique après cycle thermique, vibration après vibration. Une interface qui respire finit par aspirer de l'air humide à chaque variation de température : condensation, corrosion, courants de fuite, croissance de dendrites, jusqu'à la défaillance. Dans le vide, le risque s'inverse : c'est l'atmosphère interne qui s'échappe, entraînant des décharges électriques à basse pression. Dans les deux cas, le point le plus critique est souvent le même : la traversée de paroi.
C'est précisément pour ce passage que la notion d'herméticité prend tout son sens, et c'est pourquoi un simple indice IP ne suffit pas toujours. Une protection IP67 résiste à la poussière et à une immersion temporaire ; une véritable herméticité vise un niveau d'un autre ordre, mesuré non plus en « gouttes » mais en débit de fuite d'hélium.
L'exigence réelle derrière le mot « hermétique »
Concevoir une traversée fiable suppose de concilier plusieurs contraintes qui, individuellement, sont déjà difficiles :
- Tenir le débit de fuite sur la durée, et non seulement lors du premier test de réception.
- Survivre aux cycles thermiques et aux vibrations sans que le joint ni le scellement ne se fissurent (−55 °C / +125 °C, chocs, environnements sévères).
- Préserver l'intégrité du signal : une solution étanche n'a aucune valeur si elle dégrade le blindage EMI ou l'impédance.
- Respecter le SWaP (Size, Weight and Power) : gagner en étanchéité ne doit pas se traduire par une augmentation de la masse, du volume ou de la densité de contacts.
- S'intégrer au boîtier : mode de fixation, matériaux, géométrie de la paroi ; chaque équipement impose ses propres contraintes, rarement prévues dans un catalogue.
Chacune de ces contraintes se traite. Les réunir dans un seul connecteur, en revanche, dépasse souvent ce qu'une référence catalogue peut offrir.
Partir d'une base déjà conçue pour l'environnement sévère : le DMM
Notre approche consiste à ne pas réinventer un connecteur autour de l'étanchéité, mais à partir d'une plateforme déjà éprouvée dans des environnements sévères, puis à l'adapter.
Le DMM est un connecteur métallique au pas de 2 mm conçu pour les applications extrêmes :
- Performances au-delà de la norme MIL-DTL-83513G
- Blindage EMI à 360° pour protéger l'intégrité du signal
- Coque en aluminium à profil bas et contacts coudés à 90°, pour une densité élevée (jusqu'à 4 rangées)
- Logique « combo » : coaxial, puissance et signaux réunis dans un même connecteur
Ce dernier point est un atout majeur lorsque chaque traversée de panneau coûte cher en termes d'étanchéité : moins d'interfaces à sceller, c'est autant de points de fuite potentiels en moins.
Sur cette base, plusieurs niveaux de protection existent :
- une version DMM IP67, étanche à la poussière et à l'eau pour les environnements sévères, résinée et équipée de joints en fluorosilicone ;

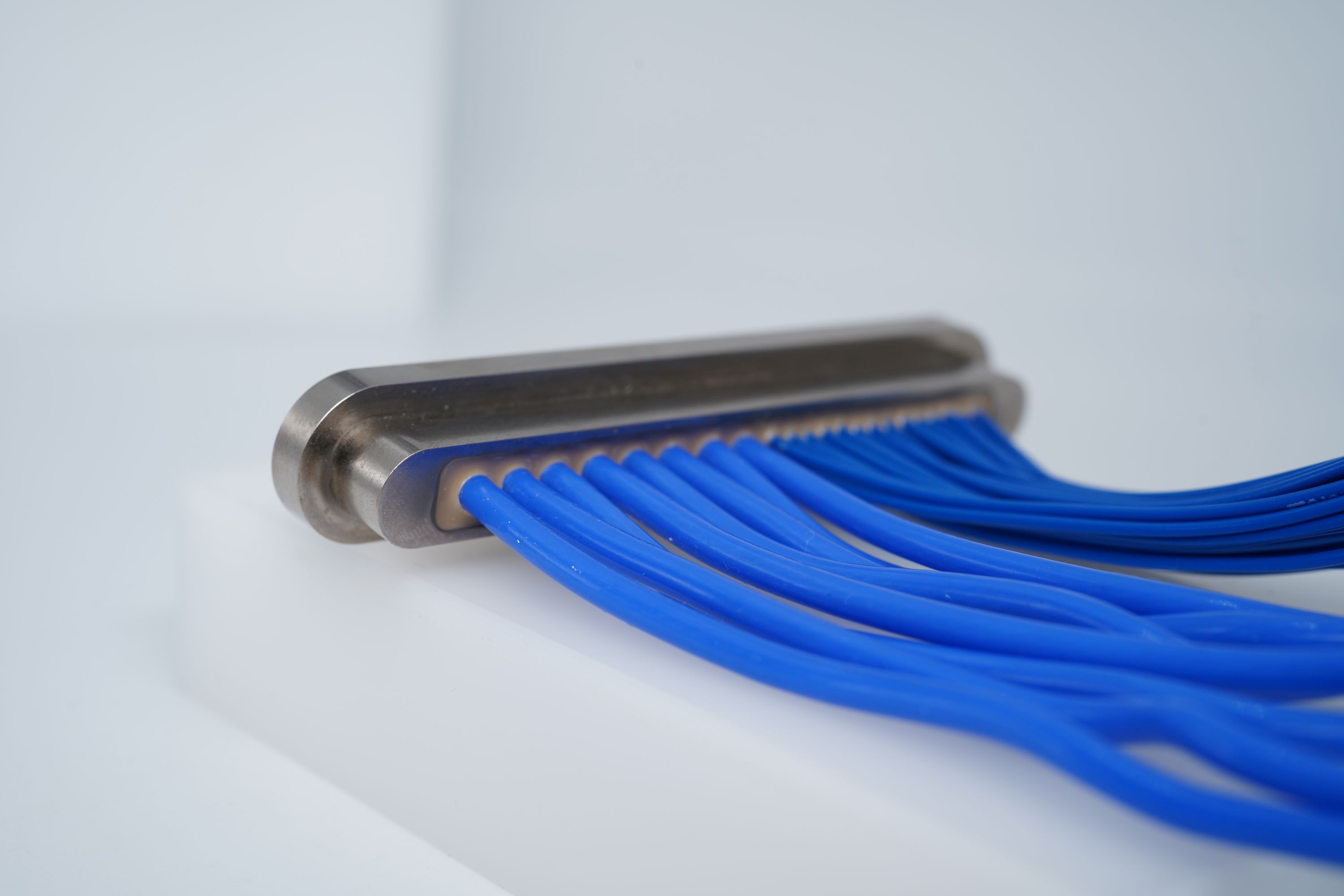

- une option d'étanchéité renforcée, fondée sur une technologie de compound hermétique, avec un débit de fuite maximal de l'ordre de 1×10⁻⁷ He.
Étendre la même logique au D38999
Pour les plateformes circulaires, la gamme D38999 en aluminium constitue un socle largement reconnu. On y obtient une étanchéité renforcée grâce à nos procédés d'empotage maîtrisés en interne :
- back-potting epoxy
- potting en silicone flexible et résistant à la température
- surmoulage sous haute pression
Complétés par notre gamme de backshells pour la protection mécanique et contre les EMI.
L'idée reste la même : adapter un standard éprouvé plutôt que de vous imposer un compromis.
Là où le sur-mesure change la donne
La plupart des besoins d'étanchéité ne « rentrent » pas parfaitement dans une référence de catalogue. C'est pour cela que nos solutions sur mesure reposent sur une équipe projet dédiée, du co-développement, du prototypage rapide et d'un laboratoire d'essais interne permettant de valider l'étanchéité et les performances avant la série. Deux atouts facilitent encore le passage à l'acte : une quantité minimale de commande de 1 pièce, qui vous permet de tester une configuration sans vous engager sur un volume, et des délais courts, pour itérer vite et tenir vos jalons. Plutôt qu'une référence à faire entrer de force, vous obtenez une réponse construite autour de votre contrainte : on lève le point qui bloque votre conception, puis on vous accompagne de l'étanchéité renforcée jusqu'à une solution hermétique, à mesure que votre besoin se précise.
Sur un connecteur empoté, l'étanchéité finale dépend également de la qualité de l'assemblage. Pour les équipes qui internalisent le câblage, nos formateurs certifiés IPC forment vos opérateurs aux bonnes pratiques de mise en œuvre, pour que la performance validée en laboratoire se retrouve sur chaque pièce produite.
Un boîtier sous azote sec ne devrait jamais perdre son atmosphère à cause de son connecteur. Si votre équipement doit tenir une pression, un gaz ou une atmosphère contrôlée, parlons-en dès la conception.
