Vous avez peut-être déjà vécu cette situation : la carte est prête à être conçue, les composants sont sélectionnés, mais un défi demeure. Comment trouver un connecteur à la fois compatible avec vos lignes pick & place et capable de résister aux environnements sévères ?
Dans l’aéronautique, le spatial ou la défense, il n’y a pas de place pour l’approximation. Les ingénieurs doivent concilier automatisation du process et robustesse mécanique, tout en relevant le défi de la miniaturisation.
C’est précisément pour répondre à cette double exigence que Nicomatic a développé les versions full SMT de ses connecteurs CMM (séries 100 & 200) et EMM : des solutions conçues pour garantir fiabilité et intégration directe dans vos lignes de production automatisées : contacts et fixations conçus pour une intégration directe dans vos process automatisés.
Avec ces solutions, vous n’avez plus à choisir entre robustesse mécanique et automatisation. Vos cartes sont prêtes pour un assemblage fiable, répétable et optimisé, directement sur vos lignes de production.
Fixations à braser : simplicité et efficacité
Ces fixations sont brasées directement en refusion, sans aucune intervention manuelle ni opération de serrage. Elles sont particulièrement adaptées aux designs compacts où les contraintes mécaniques restent modérées.
Caractéristiques : - Process de brasure unique pour contacts et fixations
|  |
Fixations Pin-in-Paste : robustesse et réparabilité
Cette solution hybride combine les avantages du traversant et de l’automatisation SMT.
Grâce à un pion de renfort mécanique, elle offre une excellente tenue à la traction et au cisaillement, tout en restant compatible avec les process pick & place.
Caractéristiques : - Compatible avec les process SMT automatisés
|
|

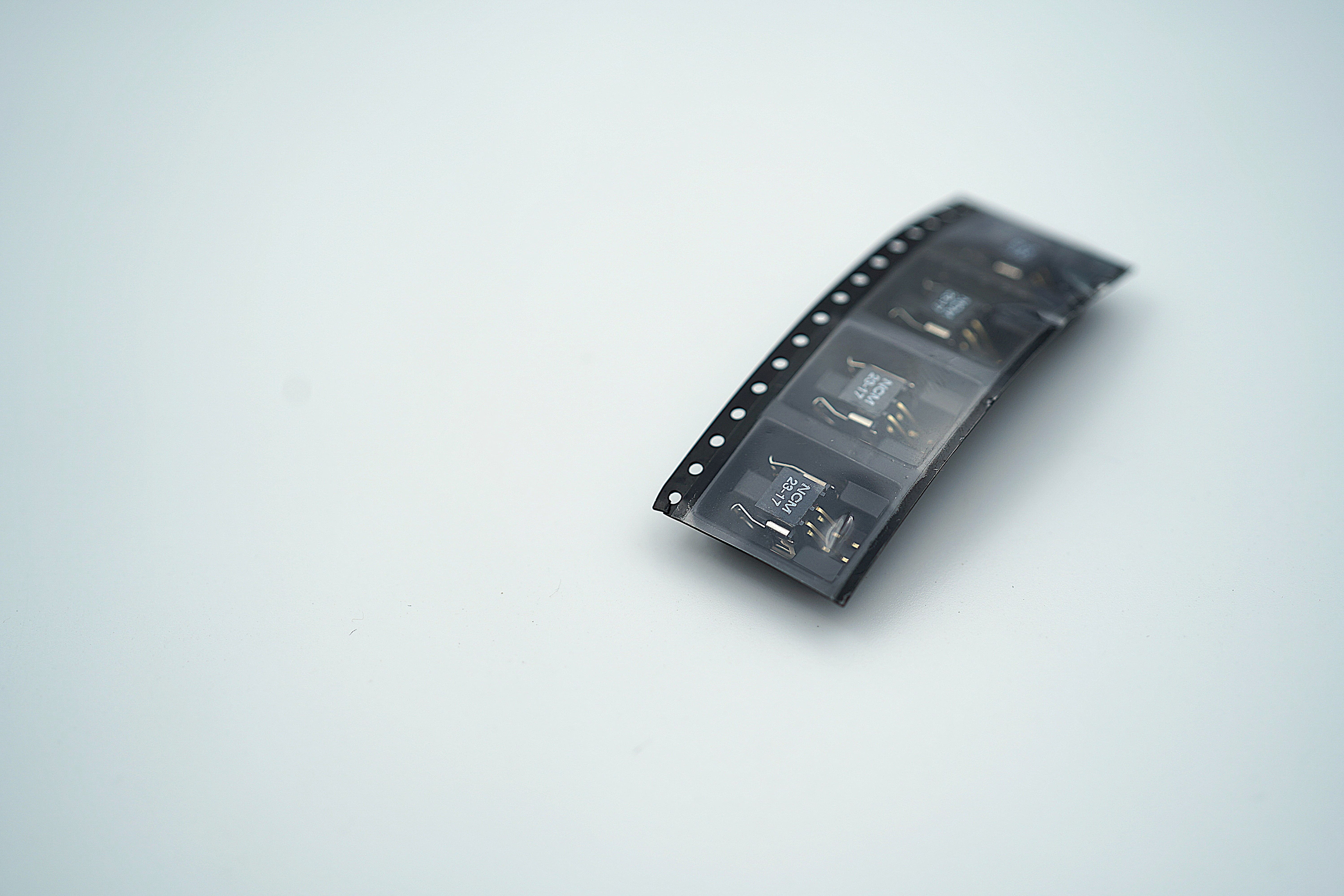

Packaging adapté aux lignes automatiques
Au-delà du design des contacts et fixations, Nicomatic propose un packaging pensé pour vos équipements pick & place :
- Connecteurs livrés en bandes et bobines
- Conditionnements réduisant les manipulations
- Cycle de production plus court et meilleure répétabilité
👉 Découvrez notre article dédié : Optimisez votre processus d’assemblage SMT avec les connecteurs Nicomatic conditionnés en bande et bobine
Intégration facilitée dès la conception
Parce que l’efficacité ne s’arrête pas à la ligne de production, Nicomatic pousse l’optimisation jusqu’à la conception.
Les empreintes (footprints) de nos connecteurs vous permettent de les intégrer directement dans vos outils CAO, garantissant des résultats fiables dès les premières étapes de votre design. Vous pouvez retrouver ces empreintes sur notre configurateur en ligne.
Toutes nos solutions SMT sont conformes à la norme IPC-A-610 et disponibles avec des contacts droits ou à angle droit, répondant à une large variété de besoins : carte à carte, carte à câble et assemblages haute densité.
👉 Pour approfondir le sujet et sécuriser vos choix techniques, téléchargez notre guide complet SMT : recommandations, checklists et pièges à éviter.
